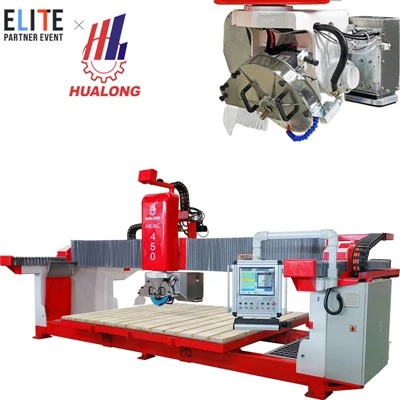

HKNC-450J | ماكينة SawJet CNC بخمسة محاور

1. نظرة عامة على المنتج

تجمع ماكينة HKNC-450J بين عمليتي قطع يتم تنفيذهما عادةً باستخدام ماكينات منفصلة: القطع بالمنشار والقطع بنفاث الماء الكاشط. وتضم الماكينة نظام منشار CNC بخمسة محاور ونظام Waterjet CNC بخمسة محاور على منصة عمل واحدة.

في الإنتاج اليومي، يمكن استخدام المنشار لتنفيذ القطع المستقيمة وتحديد الأبعاد الرئيسية للوح. وعندما يتطلب الطلب فتحة للحوض أو منحنيات أو زوايا داخلية أو أشكالاً خاصة، يمكن استخدام نظام نفاث الماء لإكمال هذه الأجزاء.

هذا التصميم مناسب بشكل خاص لمصنعي أسطح المطابخ وورش معالجة الحجر التي تتعامل مع طلبات مختلفة من حيث الأشكال والأبعاد.

تستخدم HKNC-450J نظام CNC من ESA الإيطالية وبرنامج CAD/CAM من Pegasus. ويبلغ مقاس طاولة العمل 4150 × 2250 مم، بينما يبلغ أقصى سمك للقطع بالمنشار 100 مم وفق البيانات الفنية المحددة.



2. أهم المزايا

المنشار ونفاث الماء في ماكينة واحدة

يمكن استخدام كل طريقة قطع وفقاً لطبيعة العملية المطلوبة. فالمنشار مناسب للقطع المستقيم والتقطيع الرئيسي، بينما يوفر نفاث الماء مرونة أكبر عند التعامل مع الأشكال والمنحنيات والفتحات المعقدة.



تحكم CNC بخمسة محاور

يتم تنسيق المحاور X وY وZ وC وA بواسطة نظام CNC. ويمكن لرأس المنشار الدوران من 0° إلى 360° والميل من 0° إلى 90°، مما يسمح بتنفيذ عمليات قطع بزوايا واتجاهات مختلفة.



نظام ESA وبرنامج Pegasus

تستخدم الماكينة نظام التحكم CNC من ESA الإيطالية مع برنامج CAD/CAM من Pegasus لإعداد برامج التشغيل وتنفيذ عمليات القطع CNC.



طاولة قابلة للإمالة حتى 85°

يمكن إمالة طاولة العمل حتى 85°. ويساعد ذلك في التعامل مع بعض عمليات تحميل وتفريغ الألواح الكبيرة أو الثقيلة بطريقة أكثر عملية.



هيكل مدمج

تم تصميم هيكل الماكينة كمنصة عمل متكاملة لتوفير قاعدة مستقرة لعمليات القطع بالمنشار ونفاث الماء.





3. ماذا تعني هذه المزايا بالنسبة لورشة العمل؟

الميزة الأساسية في HKNC-450J ليست فقط وجود نظامي قطع في ماكينة واحدة، بل أيضاً إمكانية تنظيم عملية الإنتاج بطريقة أبسط.

على سبيل المثال، قد يحتاج سطح مطبخ إلى قطع مستقيم أولاً لتحديد أبعاده، ثم يحتاج إلى فتحة للحوض أو منحنى خاص. باستخدام ماكينة SawJet، يمكن تنظيم هذه العمليات ضمن نفس منصة العمل بدلاً من نقل اللوح بشكل متكرر بين ماكينة منشار وماكينة Waterjet منفصلة.

قد يساعد ذلك على تقليل بعض عمليات نقل الألواح، وتبسيط سير العمل، وتوسيع نطاق الطلبات التي يمكن للورشة تنفيذها.

كما أن الماكينة مناسبة للورش التي تتعامل مع الطلبات المخصصة ولا تريد الاعتماد فقط على القطع المستقيم.

تعتمد الإنتاجية الفعلية على نوع المادة وسماكتها وشكل القطعة وبرنامج القطع وسرعة التشغيل وعمليات التحميل والتفريغ وتجهيز الماكينة. لذلك يجب تقييم الإنتاجية وفق ظروف الإنتاج الفعلية وليس وفق رقم نظري واحد.

4. المواصفات الفنية

الموديل: HKNC-450J
نوع الماكينة: منشار CNC بخمسة محاور + Waterjet CNC بخمسة محاور
نظام CNC: ESA – إيطاليا
برنامج CAD/CAM: Pegasus
حجم طاولة العمل: 4150 × 2250 مم
أقصى طول للقطع: 3500 مم
أقصى عرض للقطع: 2000 مم
أقصى سمك للقطع بالمنشار: 100 مم
أقصى مشوار رفع: 320 مم
قطر شفرة المنشار: Ø350–450 مم
قدرة محرك المنشار: 26.4 kW
قدرة نظام نفاث الماء: 37 kW
إجمالي القدرة المحدد: 60.6 kW
أقصى ضغط تشغيل للماء: 450 MPa
ضغط دخول الماء المطلوب: 0.4 MPa
دقة القطع المحددة: ±0.1 مم
دوران رأس المنشار: 0°–360°
ميل رأس المنشار: 0°–90°
إمالة الطاولة: 0°–85°
أبعاد الماكينة: 6000 × 3820 × 3200 مم
الوزن الإجمالي: حوالي 10,000 كجم

ملاحظة: يجب تأكيد التكوين النهائي والأبعاد والبيانات الكهربائية في ورقة المواصفات والتأكيد الفني النهائي من Hualong قبل الطلب.



5. مجالات التطبيق

يمكن استخدام HKNC-450J في مجموعة متنوعة من أعمال قطع الحجر والمواد المتوافقة، مثل:

أسطح المطابخ
أسطح الحمامات
فتحات الأحواض
القطع المنحنية
الأشكال غير المنتظمة
قطع الحجر حسب الطلب
قطع السيراميك والحجر المتكلس وفقاً للتكوين المناسب
بعض العناصر الزخرفية وأعمال القطع CNC المخصصة

6. لمن تناسب هذه الماكينة؟

يمكن أن تناسب HKNC-450J مصنعي أسطح العمل، وورش معالجة الحجر، وشركات التصنيع حسب الطلب، والشركات التي تنفذ مشاريع الديكور الداخلي.

وتكون مناسبة بشكل خاص عندما تجمع الطلبات بشكل متكرر بين القطع المستقيم والقطع بنفاث الماء. في هذه الحالة، يمكن أن يساعد وجود العمليتين على منصة واحدة في تنظيم الإنتاج بشكل أبسط.



7. التخصيص والخيارات

يمكن لشركة Hualong تحديد تكوين HKNC-450J وفقاً لنوع المواد التي يعالجها العميل، وأحجام الألواح المستخدمة عادةً، والمنتجات النهائية، وأنواع القطع الأكثر تكراراً.

يمكن مناقشة الخيارات التالية وفقاً للمشروع:

التكوين الكهربائي ونظام CNC
برنامج CAD/CAM وطريقة معالجة الملفات
تكوين نظام Waterjet
أنظمة تحديد الموضع والقياس
حلول التحميل والتفريغ
تحسين توزيع القطع على اللوح Nesting
مطابقة اتجاه العروق عند الحاجة
متطلبات خاصة أخرى مرتبطة بعملية الإنتاج

التخصيص لا يعني إضافة أكبر عدد ممكن من الخيارات. الهدف هو اختيار التكوين الذي يتوافق فعلياً مع عملية الإنتاج التي يحتاجها العميل.



8. مثال على سير العمل

بالنسبة إلى سطح مطبخ يحتوي على فتحة للحوض:

يتم أولاً إعداد الرسم وبرنامج CNC.
ثم يتم وضع اللوح على طاولة العمل.
يتم تنفيذ القطع المستقيمة الرئيسية باستخدام المنشار.
يتم استخدام Waterjet لعمل فتحة الحوض والمناطق المنحنية أو الخاصة.
بعد ذلك يتم فحص القطعة ثم تفريغها.

يسمح هذا النوع من سير العمل بتنظيم عدة عمليات قطع ضمن منصة عمل واحدة.

9. الأسئلة الشائعة

هل HKNC-450J منشار جسري أم ماكينة Waterjet؟
هي ماكينة SawJet تجمع بين منشار CNC بخمسة محاور ونظام Waterjet CNC بخمسة محاور.



ما المواد التي يمكنها معالجتها؟
يمكن استخدامها للجرانيت والرخام والكوارتز/الحجر الهندسي والحجر الجيري والسيراميك ومواد أخرى متوافقة، وفقاً لظروف المعالجة.



هل يمكنها عمل فتحات الأحواض؟
نعم. يمكن استخدام نظام Waterjet لعمل الفتحات والمنحنيات والزوايا الداخلية والأشكال الخاصة.



هل يمكنها تنفيذ القطع بزاوية؟
يمكن لرأس المنشار الدوران من 0° إلى 360° والميل من 0° إلى 90°. ويجب تأكيد التطبيق المحدد وفقاً لمتطلبات العميل.



ما قطر شفرة المنشار؟
Ø350–450 مم.



ما أقصى سمك للقطع بالمنشار؟
100 مم.



هل يمكن إمالة الطاولة؟
نعم. يمكن إمالة طاولة العمل حتى 85°.



هل يمكن تخصيص الماكينة؟
نعم. يمكن تعديل التكوين وفقاً للمواد والمنتجات وأحجام الألواح ومتطلبات الإنتاج.



ما المعلومات المطلوبة قبل طلب عرض السعر؟
يفضل إرسال نوع المواد، السماكات، أحجام الألواح، المنتجات النهائية، أنواع القطع، حجم الإنتاج التقريبي والوظائف الخاصة المطلوبة.



10. Hualong | التصنيع والخدمة

تقوم Hualong Machinery بتطوير وتصنيع معدات لاستخراج الحجر ومعالجته، وتوفر حلول CNC لمراحل مختلفة من معالجة الحجر.

بالنسبة للمشاريع الدولية، يمكن مراجعة تكوين HKNC-450J وفقاً للمادة والمنتج النهائي ومساحة التركيب وعملية الإنتاج. ويمكن أيضاً مناقشة متطلبات التركيب والتدريب وقطع الغيار والدعم الفني قبل تأكيد الطلب.

الهدف هو توفير ماكينة تتوافق مع عملية الإنتاج الفعلية للعميل، وليس مجرد تقديم قائمة من المواصفات التقنية.
